Información Básica del Producto

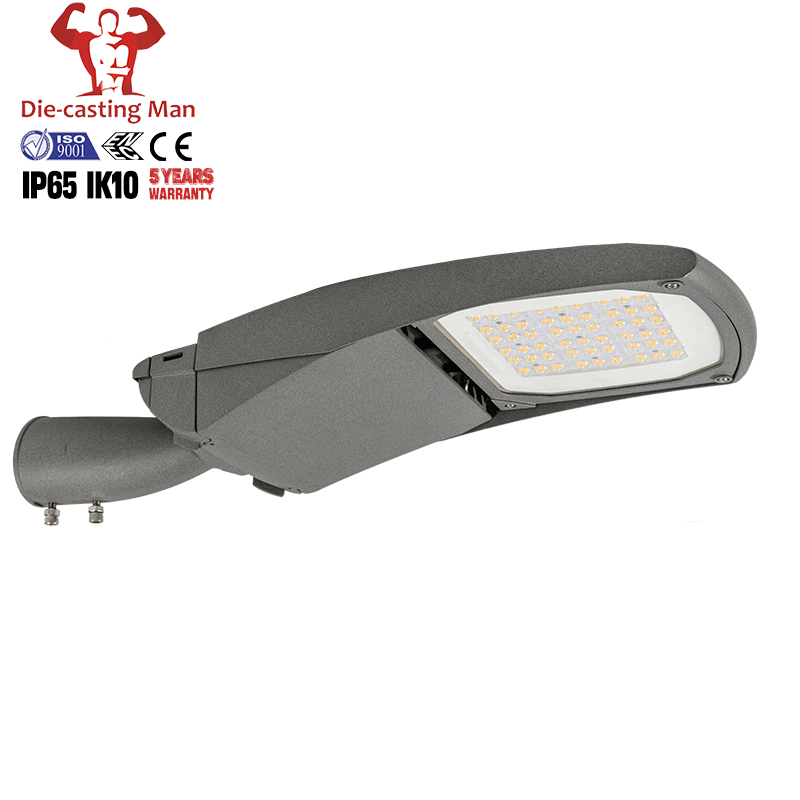

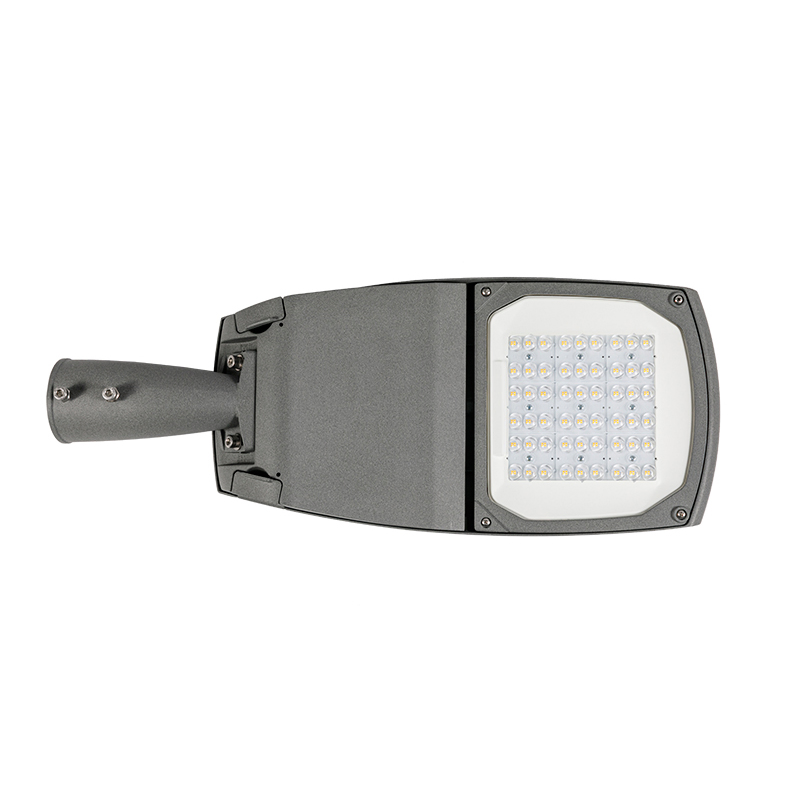

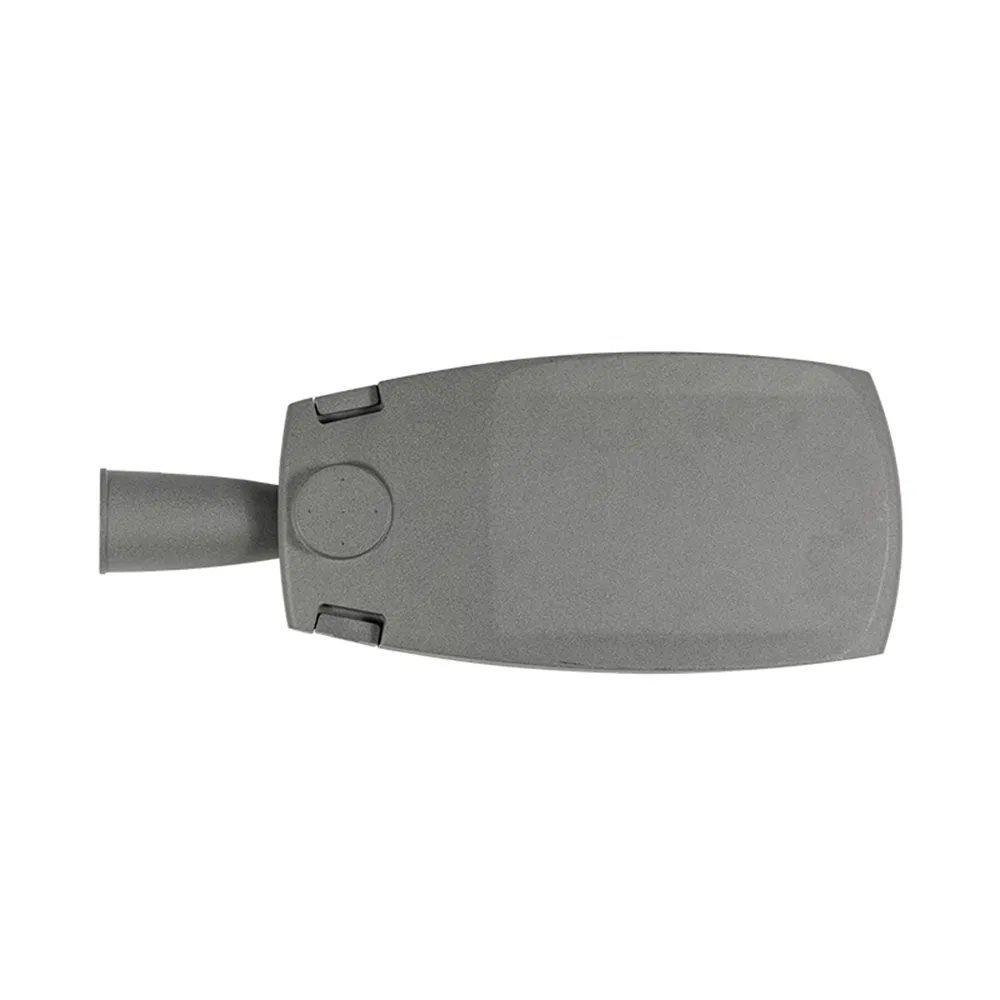

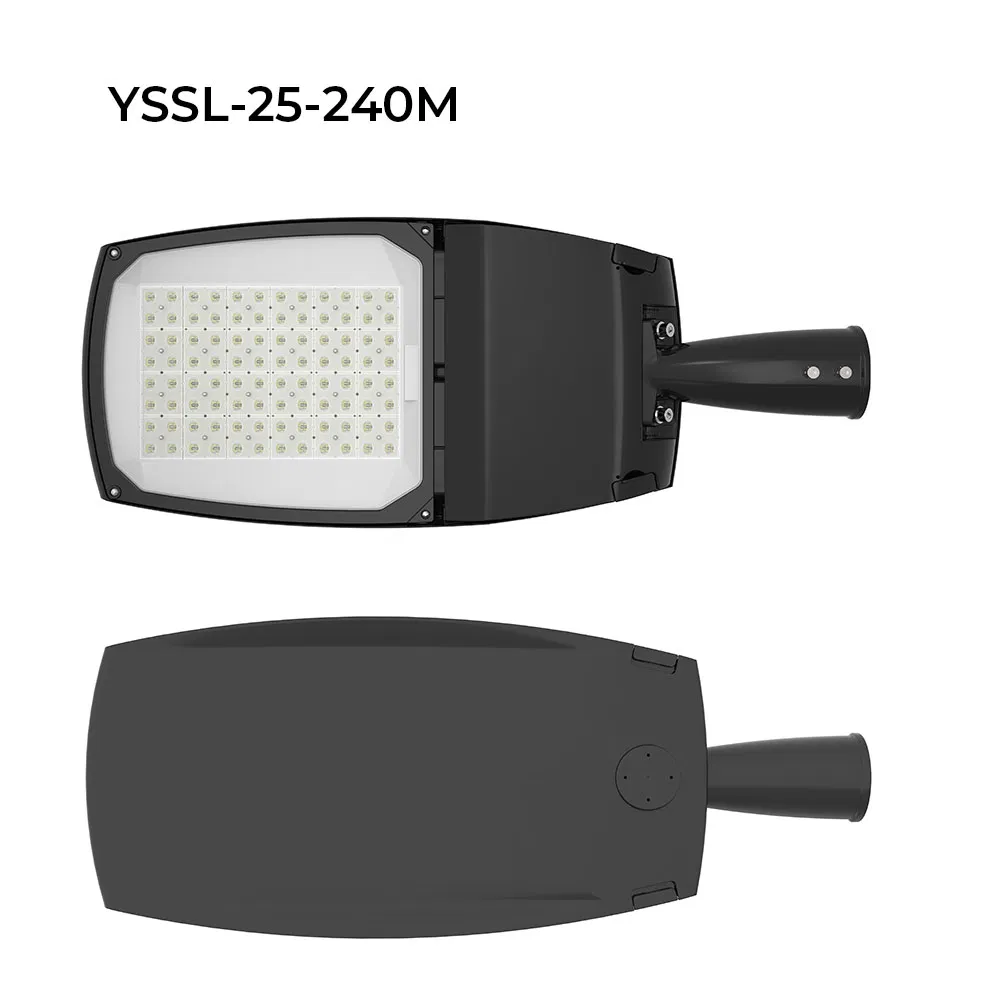

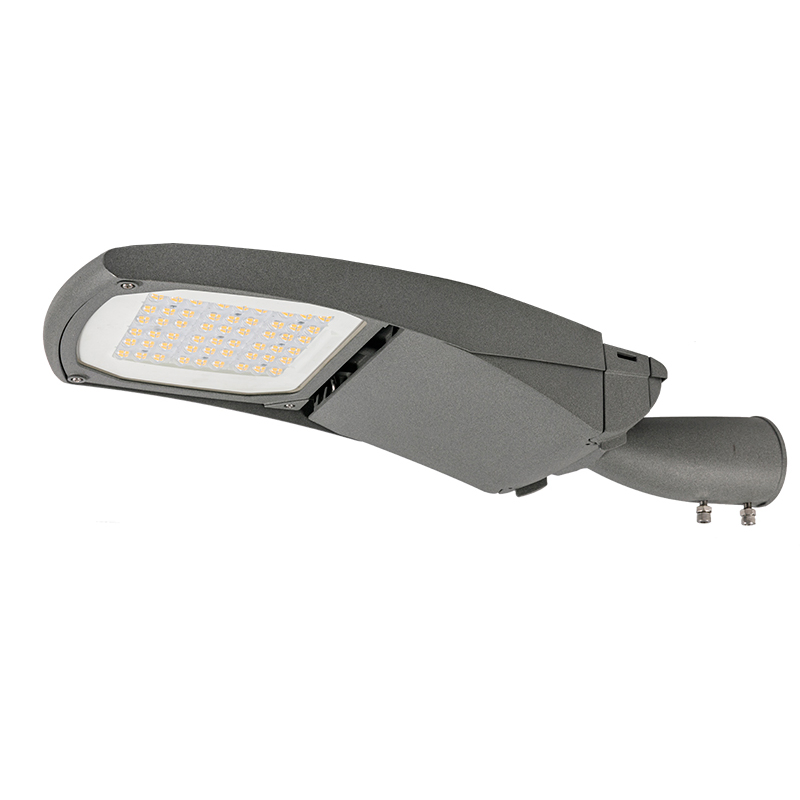

LUZ LED de calle YASL-25 240M

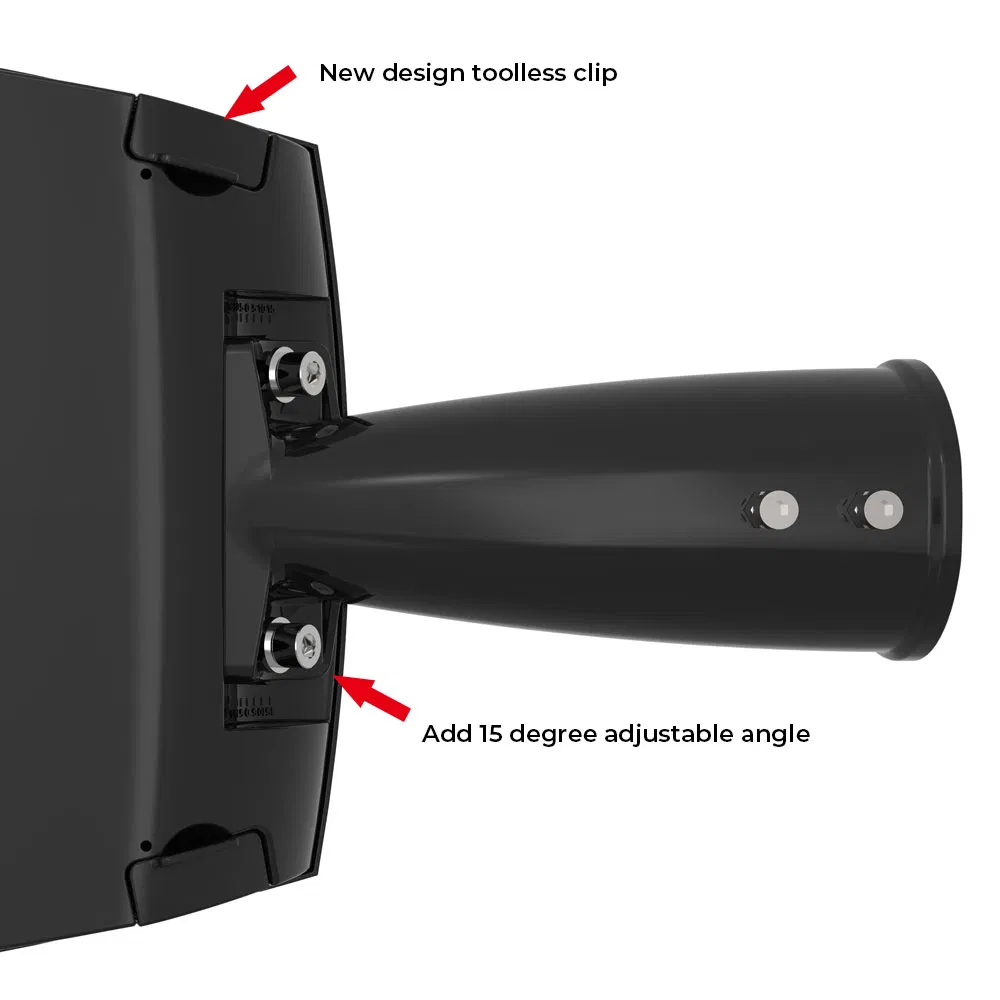

Vías de calado: Horizontal y vertical disponible y ángulo ajustable de -15° a +15°.
Esta serie es una iluminación urbana de alto rendimiento disponible en tres tamaños. El luminaria está fabricado de aluminio de alta presión.
Tiene una eficiencia LED de hasta 130 lm/w, capaz de producir hasta 26,000 lúmenes a una temperatura de color de 4000K, acabados en gris o negro de serie.
Certificaciones: IP66, CE, RoHS.
Especificaciones del Producto
| Código de producto | YASL-25-240M | ||
|---|---|---|---|
| Potencia de entrada | 200W | 240W | |
| Diámetro del tubo de instalación | φ45 / 60 / 76mm | ||
| Flujo luminoso | 26000-30000lm | 31200-36000lm | |
| Temperatura de color | 2700 ~ 6500K | ||
| Tensión de entrada | AC90 ~ 305V | ||
| Rango de frecuencia | 50 / 60Hz | ||
| Factor de potencia | PF ≥ 0.95 | ||
| Índice de reproducción cromática | Ra ≥ 70 | ||
| Temperatura de trabajo | -40 ~ 50 ºC | ||
| Humedad de trabajo | 20% ~ 90% HR | ||
| Duración de LED | 50,000 horas | ||
| Grado de protección | IP66 | ||
| Nivel de protección mecánica | IK08 / IK09 / IK10 | ||
| Altura de instalación | 10-14m | 10-14m | |
| Peso neto | 7.2 kg | 7.2 kg | |
| Peso bruto | 7.5 kg | 7.5 kg | |
| Tamaño de embalaje (mm) | 930 * 370 * 180 | ||
Distribución Fotométrica
| DH-T1 | DH-T3-M | DH-T4-M | DY-T3-M | GY-T2-M01 | GX-T2-M | GX-T4-L | HX-T2-S |
| DH-T2-L | DH-T3-MA | DH-T5-M | GY-T1-M | GY-T3-M01 | GX-T3-M | HY-T2-M | HX-T2-M |
| DH-T2-M | DH-T3-MB | DY-T2-M | GY-T2-M | GX-T2-S | GX-T4-M | HY-T3-M | HX-T3-M |

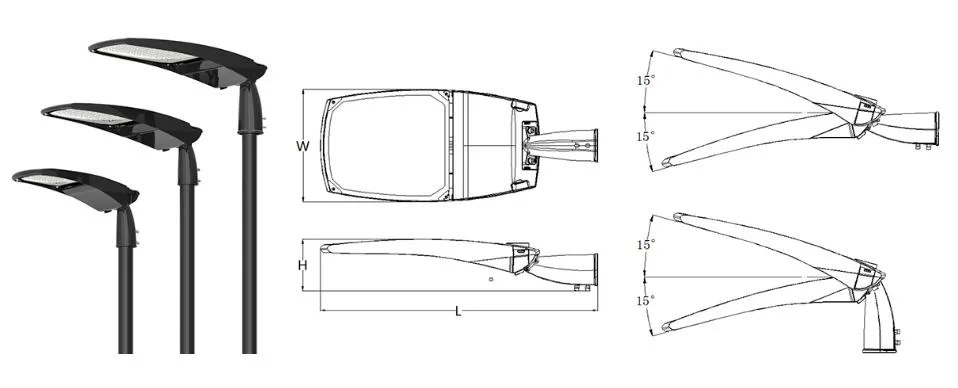

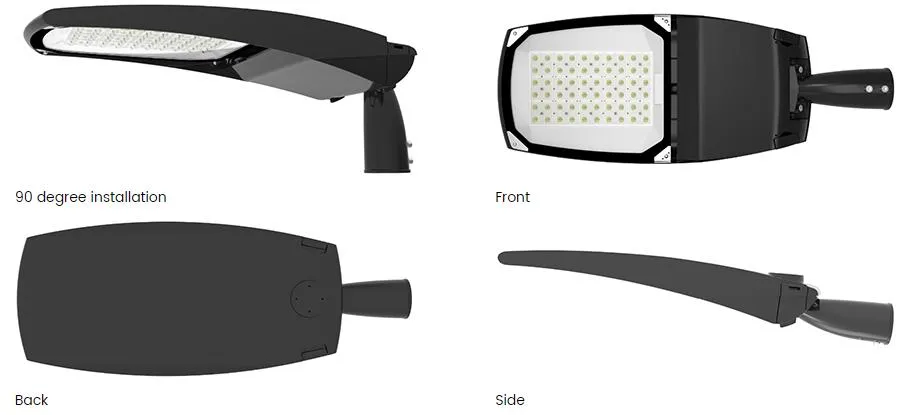

Dimensiones del Producto
| Código de producto | YASL-25-240M |
|---|---|
| Largo (mm) | 890 |
| Ancho (mm) | 361 |
| Alto (mm) | 163 |
Requisitos Técnicos - 5 años de garantía del producto
| No. | Requisito | Especificación | Estándar de prueba |
|---|---|---|---|
| Requisitos Físicos | |||
| 1 | Tipo de carcasa | Aleación de aluminio presofundido resistente de altas prestaciones | ISO 3522 |

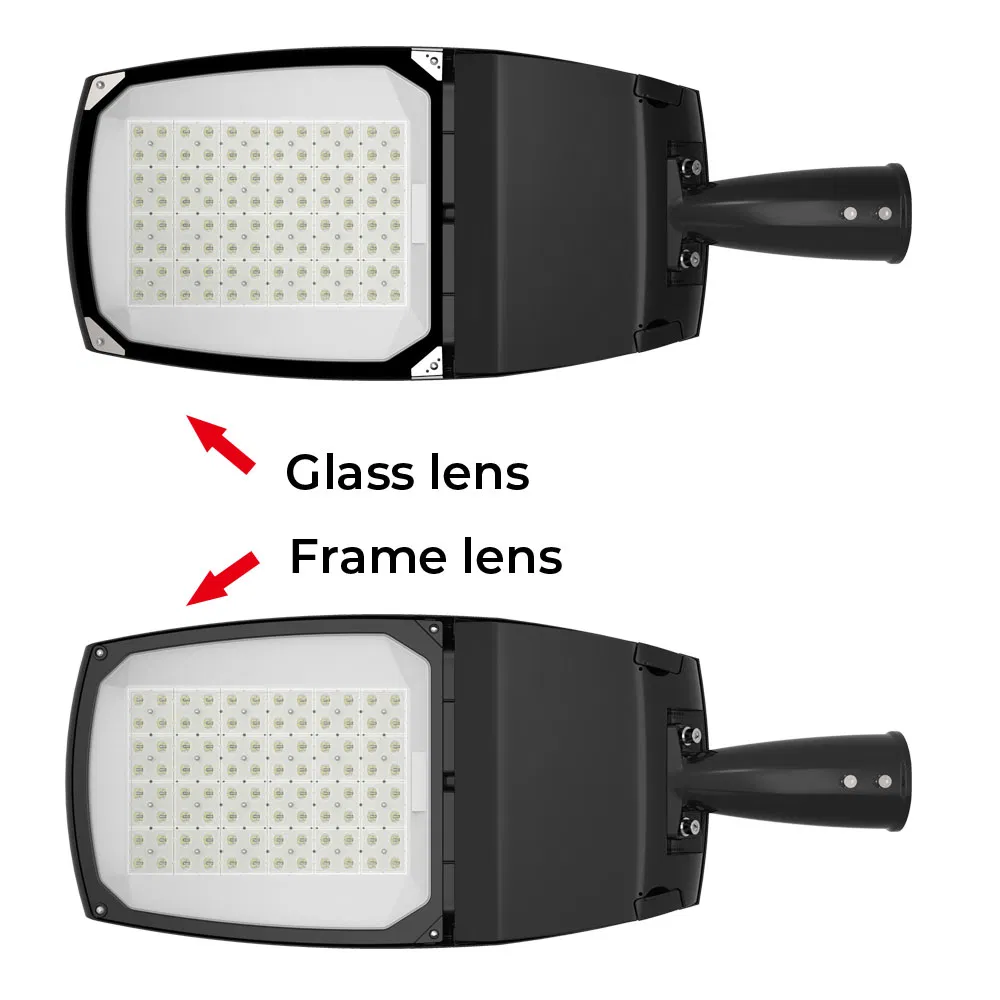

| 2 | Cubierta | Vidrio templado | - |
| 3 | Junta | Junta de caucho de silicona | - |
| 4 | Rango de vataje | 30W, 40W, 50W, 60W, 80W, 100W, 150W, 200W, 220W, 240W | - |
| 5 | Opciones de socket | Conector hembra NEMA, fotocélula, controlador inteligente, tapón corto | - |
| 6 | Componentes metálicos | Acero inoxidable (Mínimo Grado 316L) | - |
| 7 | Protección IP | IP66 | IEC 60529 |
| 8 | Protección IK | IK08 | IEC 62262 |
| 9 | Apertura sin herramientas | Acceso rápido y sin herramientas al compartimiento interno | - |
| 10 | Prueba de corrosión | Prueba de niebla salina durante 1000 horas | EN/ISO 9227 |
| 11 | Prueba de vibración | Equipo de iluminación para carreteras y áreas | ANSI C136.31 |
| LED y Óptica | |||
| 1 | Fabricante de LED | CREE | - |
| 2 | Tipo de LED | LED de alta potencia (>2W) con base cerámica (matriz de chip única) | - |
| 3 | Corriente de conducción | < 750 mA | - |
| 4 | Vida útil LED | > 100,000 horas @L95 | LM80 y TM21 |
| 5 | Material óptico | Policarbonato (PC) estabilizado contra rayos UV | - |
| 6 | Distribución de luz | Tipo I, II, III, IV | - |
| Requisitos Térmicos | |||
| 1 | Temperatura ambiente | -40 °C a 55 °C | - |
| 2 | Temperatura de almacenamiento | Hasta 85 °C | - |
| 3 | Temperatura carcasa LED (TC) | < 75 °C | - |
| 4 | Temperatura caja de controlador | < 85 °C | - |
| Rendimiento Eléctrico | |||
| 1 | Tensión de entrada | 110V, 120V, 220V, 270V, 305VAC - 50/60Hz | IEC 60598-2-3 |
| 2 | Factor de potencia | > 0.90 | IEC 60598-2-3 |
| 3 | Distorsión armónica (THD) | < 20% | IEC 60598-2-3 |
| 4 | Protección contra sobretensiones | 10KV | - |
| 5 | Atenuación | 1-10V o 1-10V + DALI | - |
| 6 | Clase de protección eléctrica | Clase I o Clase II | IEC 60598-2-3 |
| 7 | Eficacia del lumen (LM-79) | ≥ 160 lm/W (@ temperatura ambiente de 25 °C) | LM-79 |

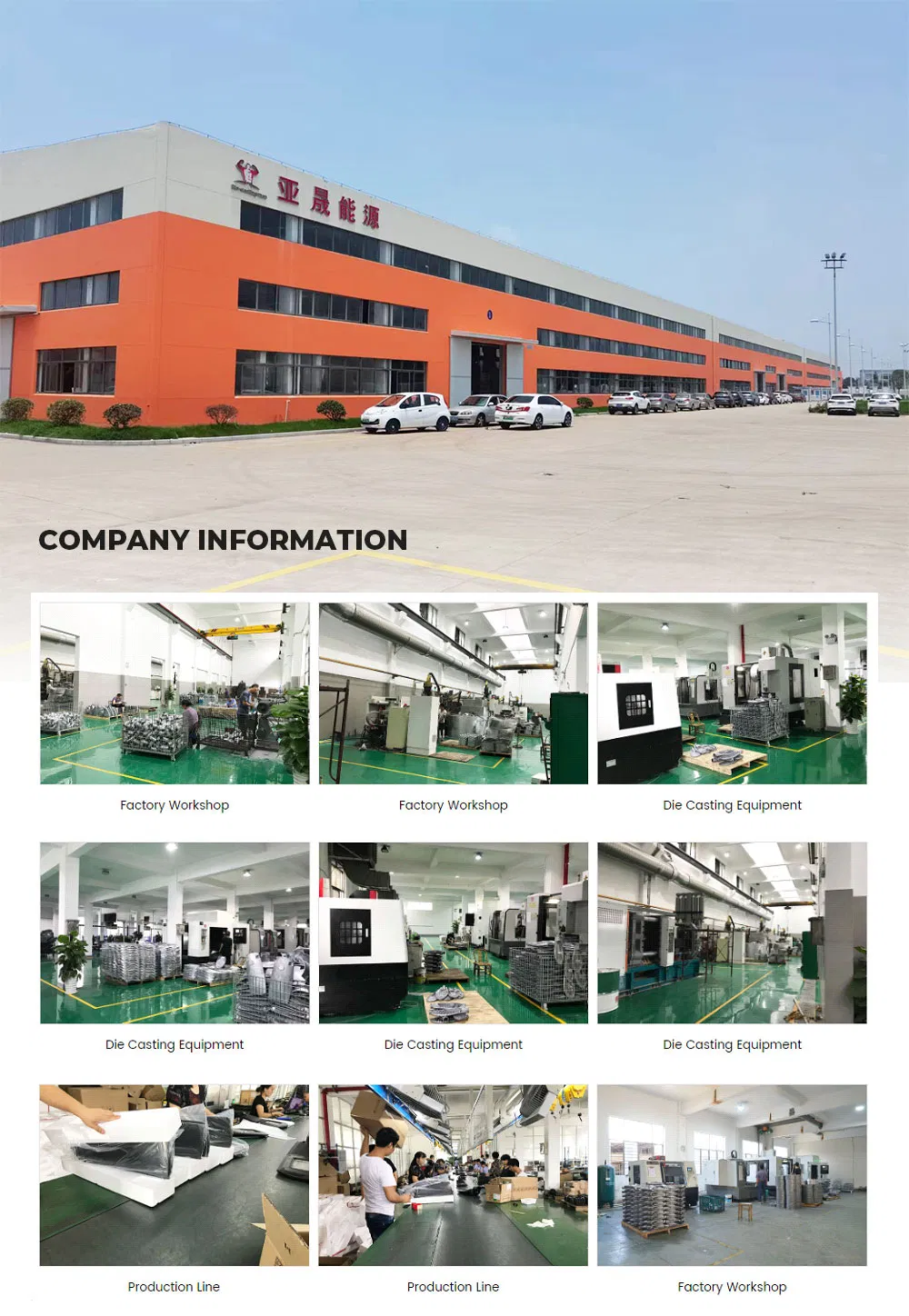

Establecido en 1996, el fabricante es una organización integrada que cuenta con diseño, desarrollo, producción y pruebas de iluminación. Ofrecemos una amplia gama de soluciones que incluyen luminarias viales, campanas industriales (high bay) y productos de fundición a presión bajo especificación OEM. Podemos proveer desde un servicio completo llave en mano hasta un suministro simplificado bajo modalidad SKD.
Nuestra filosofía de diseño se enfoca en que la tecnología de iluminación debe ser práctica, económica y confiable. Diseñamos de acuerdo a las necesidades puntuales de nuestros clientes, garantizando el cumplimiento de todas las directivas de la Unión Europea desde la etapa inicial del proceso. Los productos se evalúan en laboratorios reconocidos y se someten a estrictas pruebas de rendimiento durante su fase de desarrollo.
