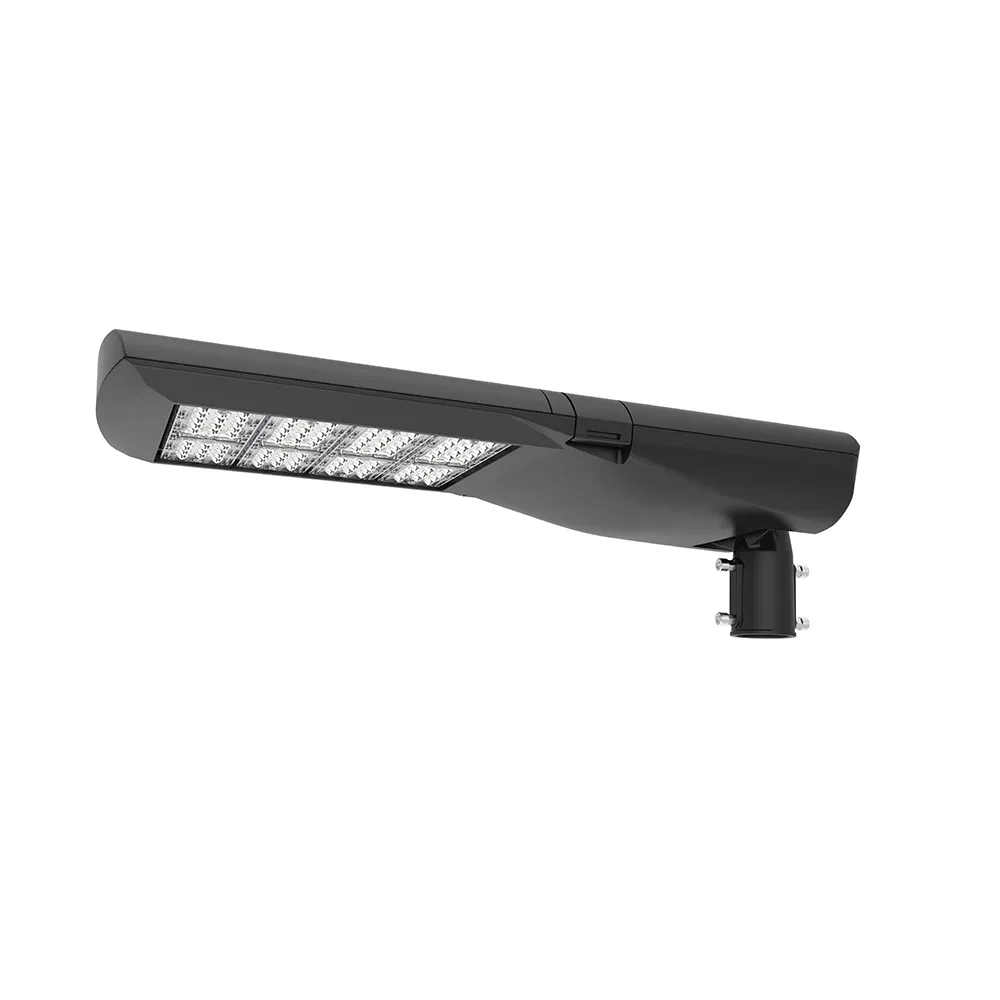

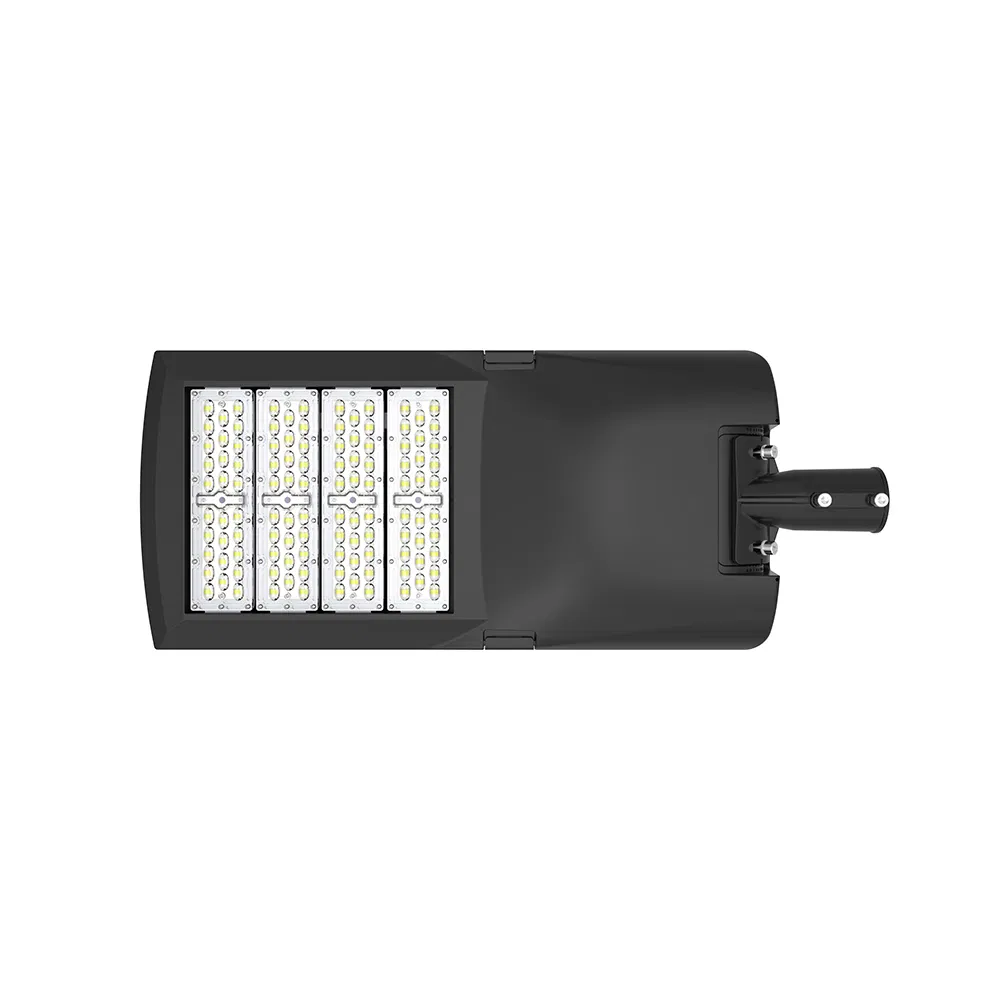

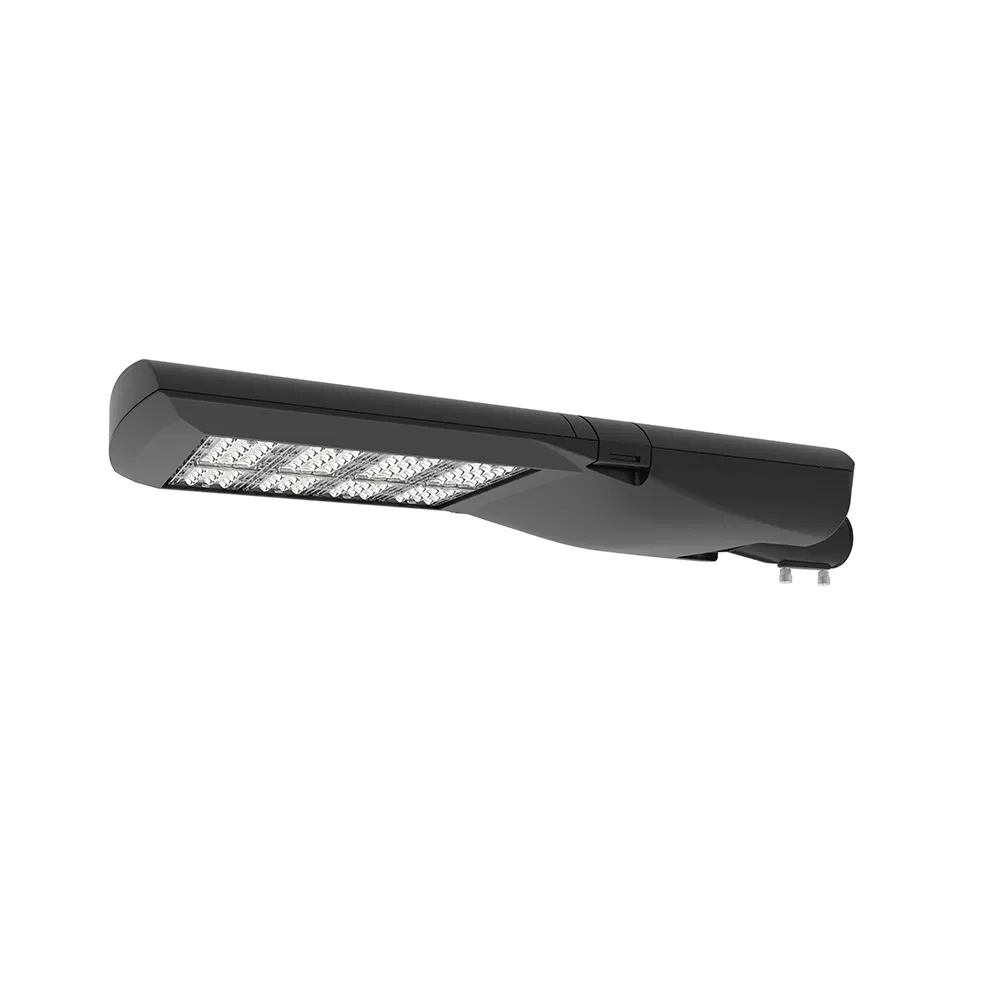

La luz de la calle LED luces de caja de zapatos YASL-20
Instalación: Tanto horizontal como vertical disponible y ángulo ajustable de -15° a +15°.

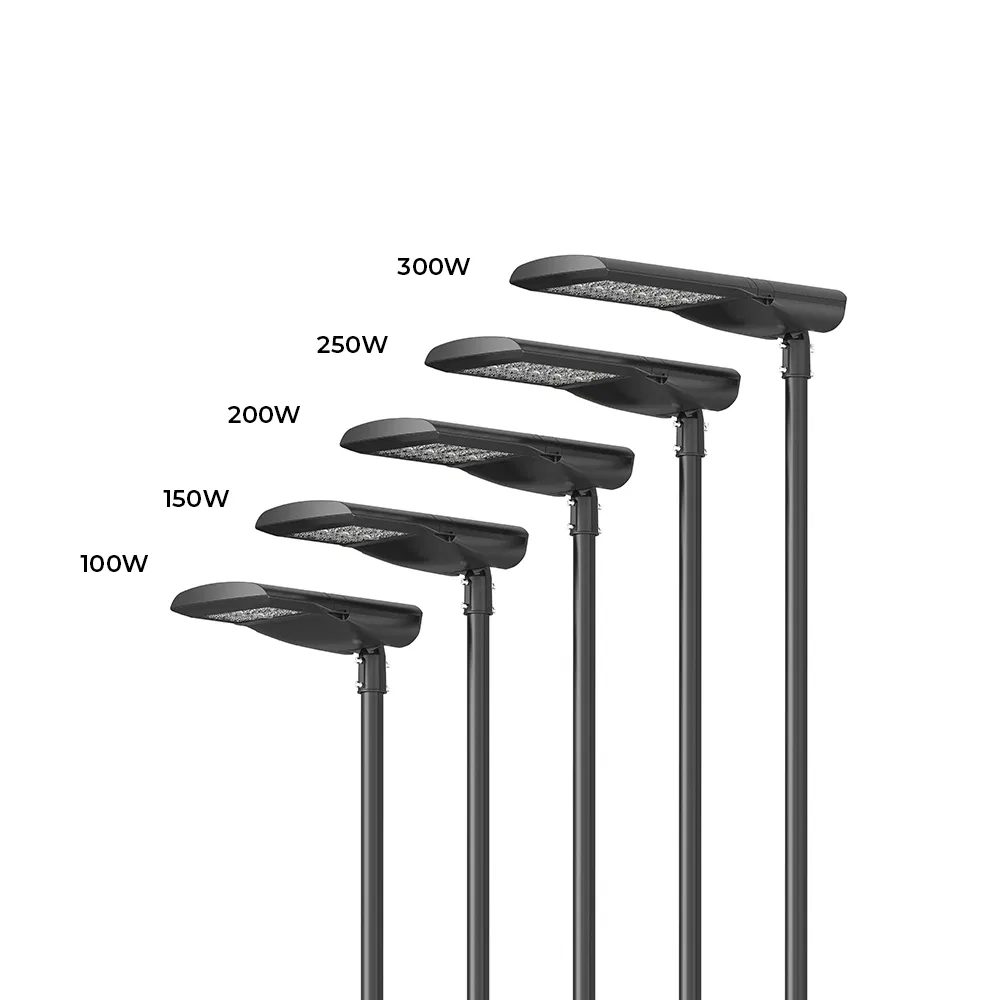

Esta serie es un alumbrado público de alto rendimiento disponible en tres tamaños. La luminaria está fabricada con alta presión de aluminio fundido a presión.
Dispondrá de una eficiencia LED de hasta 130 lm/w y será capaz de producir hasta 38000 lúmenes de luminarias en 4000K acabado en gris o negro como estándar.
| Parámetros del Producto | |
|---|---|
| Código de producto | YASL-20-200M |
| La potencia de entrada | 240W |
| Temperatura de color | 3000~6500K |
| El flujo luminoso | 31200-38400lm |
| La tensión de entrada | AC90~305V |
| El rango de frecuencia | 50/60 Hz |
| Factor de potencia | PF≥0.95 |
| Índice de rendimiento cromático | Ra≥70 |
| Temperatura de funcionamiento | -40~50ºC |
| La humedad de la condición de trabajo | El 20%~90% de HR |
| La vida LED | 50000h |
| Grado Proteccion | IP66 |
| Nivel de protección | IK08/09/10 |
| El diámetro del tubo de instalación | Φ45/60mm |
| Altura de instalación | 10-14m |
| Peso neto | 6.2Kgs |
| Peso bruto | 7.2Kgs |
| Tamaño de embalaje (m) | 940*410*195 |
| DH-T1 | DH-T3-M | DH-T4-M | DY-T3-M | GY-T2-M01 | GX-T2-M | GX-T4-L | HX-T2-S |
| DH-T2-L | DH-T3-MA | DH-T5-M | GY-T1-M | GY-T3-M01 | GX-T3-M | HY-T2-M | HX-T2-M |
| DH-T2-M | DH-T3-MB | DY-T2-M | GY-T2-M | GX-T2-S | GX-T4-M | HY-T3-M | HX-T3-M |
| Código de producto | L (mm) | W (mm) | H (mm) |
|---|---|---|---|
| YASL-20-TJ-200 | 898 | 371 | 158 |
| S.No | Requisito | Especificación Detallada | Estándar de prueba |
|---|---|---|---|
| Los requisitos físicos | |||
| 1 | El tipo de vivienda | Uso intensivo de la presión resistente aleación de aluminio fundido | La norma ISO 3522 |
| 2 | La tapa | Vidrio templado | - |
| 3 | La junta | La empaquetadura de caucho de silicona | - |
| 4 | Rango de potencia de la vivienda | 30W 40W 50W 60W 80W 100W 150W 200W 220W 240W | - |
| 5 | Opciones de los conectores | Toma de NEMA, célula fotoeléctrica, Controlador Inteligente, tapa de cortocircuito | - |
| 6 | Los componentes de acero inoxidable | Mínimo 316L grado 316L | - |
| 7 | Protección IP | IP66 | La norma IEC 60529 |
| 8 | Protección IK | IK08 | IEC 62262 |
| 9 | Herramienta libre apertura | Herramienta de libre acceso a la marcha compartimento | - |
| 10 | Pruebas de corrosión | EN/ISO 9227 - Pulverización de sal las pruebas de 1000 horas | EN/ISO 9227 |
| 11 | Pruebas de vibración | ANSI C136.31 - Zona de calzada y aparatos de iluminación de la vibración | ANSI C136.31 |
| La óptica y LED | |||
| 1 | Hacer LED | Osram/CREE | - |
| 2 | Tipo LED | >2W LED de alta potencia con la base de cerámica (3V - die) de un solo chip | - |
| 3 | La conducción de LED | <750mA | - |
| 4 | La vida LED | Más de 100.000 horas @L95 | El LM80 y el TM21 |
| 5 | Material de óptica | PC UV | - |
| 6 | Distribuciones de iluminación | El tipo I, II, III, IV | - |
| Los requisitos térmicos | |||
| 1 | Temperatura ambiente | -40°C a 55°C | - |
| 2 | Temperatura de almacenamiento | Hasta 85°C | - |
| 3 | Temperatura de la caja de LED (Tc) | <75°C @ a 50 °C temperatura ambiente | UL1598 |
| 4 | Caso del controlador de temperatura | <85°C @50 °C temperatura ambiente | UL1598 |
| El rendimiento | |||
| 1 | Rango de tensión de entrada | 110V 120V 220V, 270 de 305 VAC - 50/60 Hz | IEC 60598-2-3 |
| 2 | Factor de potencia | >0.90 | IEC 60598-2-3 |
| 3 | THD | <20% | IEC 60598-2-3 |
| 4 | Protección contra sobretensiones | 10KV | - |
| 5 | La atenuación | 1-10V o 1-10V+DALI | - |
| 6 | Clase de aparato | La clase I o Clase II | IEC 60598-2-3 |
| 7 | CCT | 3000K/4000K/5700K | ANSI C78.377a |
| 8 | CRI | >70ra | ANSI C78.377a |
| 9 | MacAdam | <3 Paso Binning | ANSI C78.377a |
| 10 | La vida del producto | Más de 100.000 horas @L80 | TM28 |
| 11 | Eficacia del lumen (LM-79) | ≥ 160 lm/W (25°C temperatura ambiente) | LM-79 |
| 12 | Eficacia del lumen (LM-82) | No más de 5% de diferencia forma LM79 resultado | LM-82 |
| 13 | Módulo LED Conector | Aprobado por UL | IEC 60598-2-3 |
| 14 | Cables eléctricos | Debe ser aprobado por UL | IEC 60598-2-3 |
