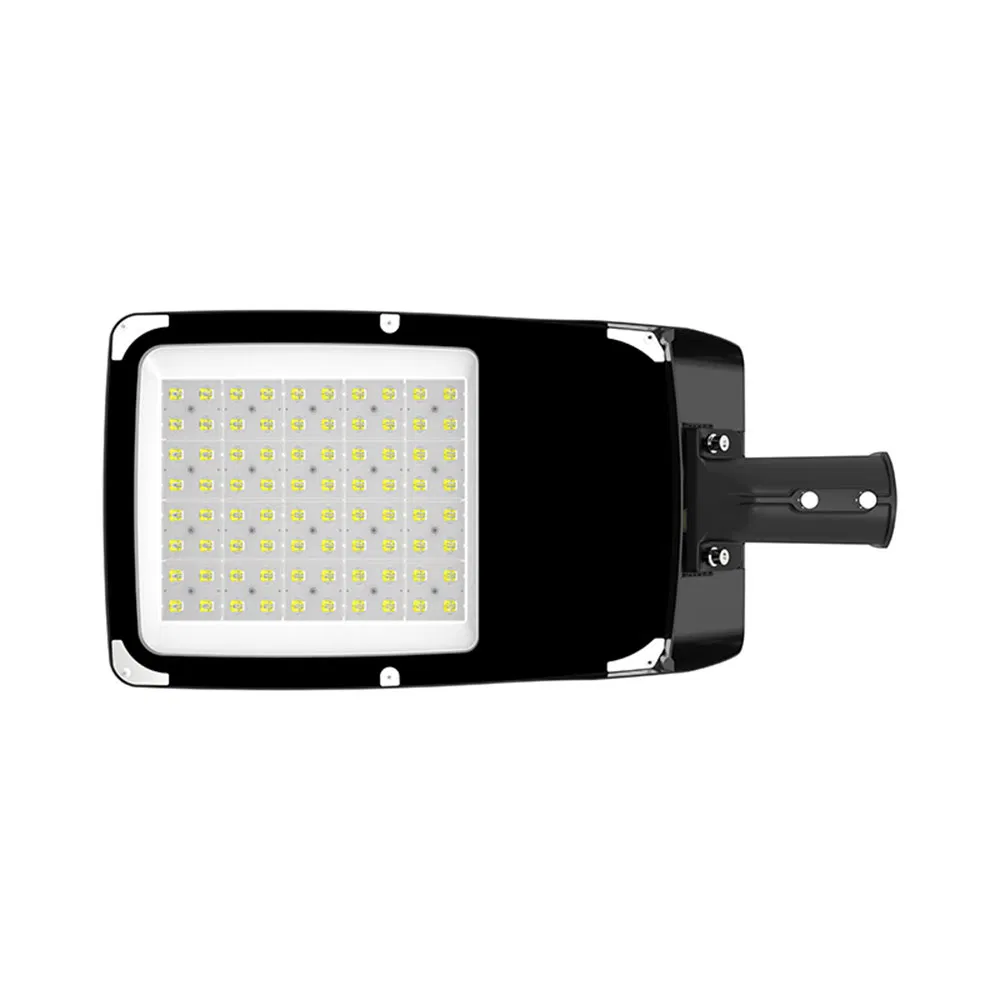

Luz táctil
1 / 5

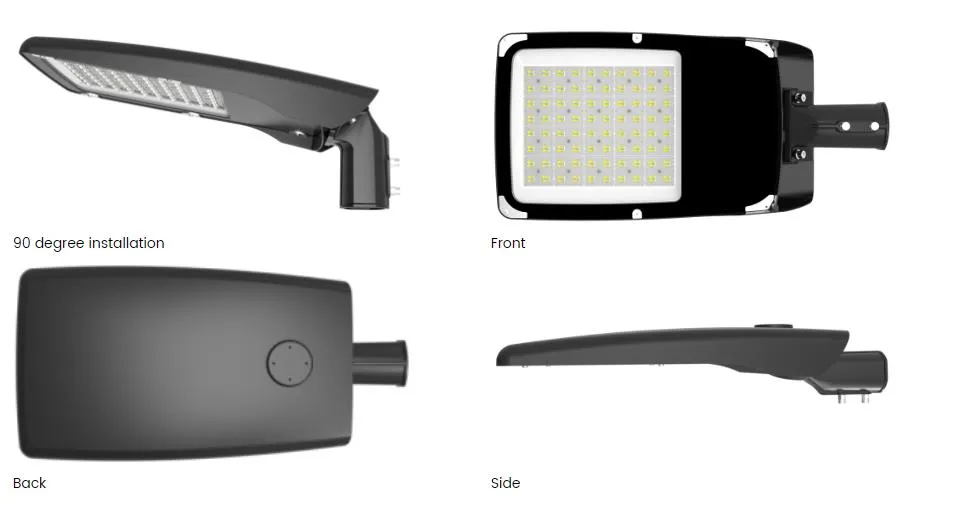

Horizontal y vertical disponible y ángulo ajustable de 15° a +15°.
El lunimaire está fabricado de aluminio de alta presión, garantizando máxima durabilidad.
Eficiencia de hasta 130 lm/w, capaz de producir hasta 26000 lúmenes de luminaria a 4000K. Acabados en gris o negro de serie.
| Concepto | Detalle Técnico |
|---|---|
| Código de producto | YASL-24-200 |
| Potencia de entrada | 200W |
| Temperatura de color | 2700~6500K |
| Flujo luminoso | 26000-30000lm |
| Tensión de entrada | AC90~305V |
| Rango de frecuencia | 50/60Hz |
| Factor de potencia | PF≥0,95 |
| Índice de reproducción cromática | Ra≥70 |
| Temperatura de la condición de trabajo | -40~50ºC. |
| Humedad de las condiciones de trabajo | 20%~90% HR |
| Duración DE LED | 50000h |
| Grado de protección | IP66 |
| Nivel de protección | IK08/09/10 |
| Diámetro del tubo de instalación | φ45/60mm |
| Altura de instalación | 10-14m |
| Peso neto | 6,2kgs |
| Peso bruto | 7,0kgs |
| Tamaño de embalaje (m) | 680*360*175 |
| DH-T1 | DH-T3-M | DH-T4-M | DY-T3-M | GY-T2-M01 | GX-T2-M | GX-T4-L | HX-T2-S |
| DH-T2-L. | DH-T3-MA | DH-T5-M | GY-T1-M. | GY-T3-M01 | GX-T3-M | HY-T2-M | HX-T2-M |
| DH-T2-M | DH-T3-MB | DY-T2-M | GY-T2-M. | GX-T2-S | GX-T4-M | HY-T3-M | HX-T3-M |

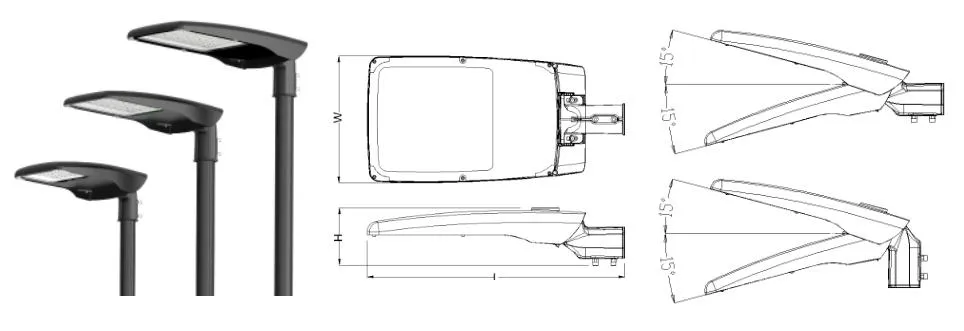

| Código de producto | YASL-24-200 |
|---|---|
| L (mm) | 640 |
| W (mm) | 315 |
| H (mm) | 143 |
| No | Requisito | Especificación Técnica | Estándar de prueba |
|---|---|---|---|
| Requisitos físicos | |||
| 1 | Tipo de carcasa | Aleación de aluminio presofundido resistente de altas prestaciones | ISO 3522 |
| 2 | Cubierta | Vidrio templado | - |
| 3 | Junta | Junta de caucho de silicona | - |
| 4 | Rango de vataje de la vivienda | 30W 40W 50W 60W 80W 100W 150W 200W 220W 240W | - |
| 5 | Opciones de socket | Conector hembra NEMA, Photocell, controlador inteligente, tapón corto | - |
| 6 | Componentes de acero inoxidable | Mínimo Grado 316L | - |
| 7 | Protección IP | IP66 | IEC 60529 |
| 8 | Protección IK | IK08 | IEC 62262 |
| 9 | Apertura libre de la herramienta | Acceso sin herramientas al compartimento de la multiplicadora | - |
| 10 | Pruebas de corrosión (Niebla salina) | Pruebas de pulverización de sal durante 1000 horas | EN/ISO 9227 |
| 11 | Prueba de vibración | Equipo de iluminación de carreteras y áreas - Luminaire Vibración | ANSI C136.31 |
| LED y óptica | |||
| 1 | Marca LED | Osram/cree | - |
| 2 | Tipo de LED | >2W LED de alta potencia con base cerámica (3V - matriz de chip única) | - |
| 3 | Corriente de conducción | <750mA | - |
| 4 | Vida LED | >100.000 horas @L95 | LM80 y TM21 |
| 5 | Material óptico | PC UV | - |
| 6 | Distribuciones de iluminación | TIPO I, II, III, IV | - |
| Requisitos térmicos | |||
| 1 | Rango de temp. ambiente | -40°C a 55°C | - |
| 2 | Temp. de almacenamiento | Hasta 85°C | - |
| 3 | Temp. de la carcasa LED (Tc) | <75°C a 50°C de temperatura ambiente | UL1598 |
| 4 | Temp. de la caja del conductor | <85°C a 50°C de temperatura ambiente | UL1598 |
| Rendimiento | |||
| 1 | Rango de tensión de entrada | 110V 120V 220V 270 305VAC - 50/60HZ | IEC 60598-2-3 |
| 2 | Factor de potencia | >0,90 | IEC 60598-2-3 |
| 3 | THD | <20% | IEC 60598-2-3 |
| 4 | Protección contra sobretensiones | 10KV | - |
| 5 | Atenuación | 1-10V O 1-10V+DALI | - |
| 6 | Clase de dispositivo | Clase I o clase II | IEC 60598-2-3 |
| 7 | CCT | 3000K/4000K/5700K | ANSI C78.377A |
| 8 | CRI | >70Ra | ANSI C78.377A |
| 9 | Macadam | <3 Paso de binning | ANSI C78.377A |
| 10 | Vida útil del producto | >100.000 horas @L80 | TM28 |
| 11 | Eficacia del lumen según LM-79 | ≥ 160lm/W (temperatura ambiente de 25 °C) | LM-79 |
| 12 | Eficacia del lumen según LM-82 | No más de 5% de diferencia de LM79 resultado | LM-82 |
| 13 | Conector del módulo LED | Aprobado por UL | IEC 60598-2-3 |
| 14 | Cables eléctricos | Debe ser aprobado por UL | IEC 60598-2-3 |
