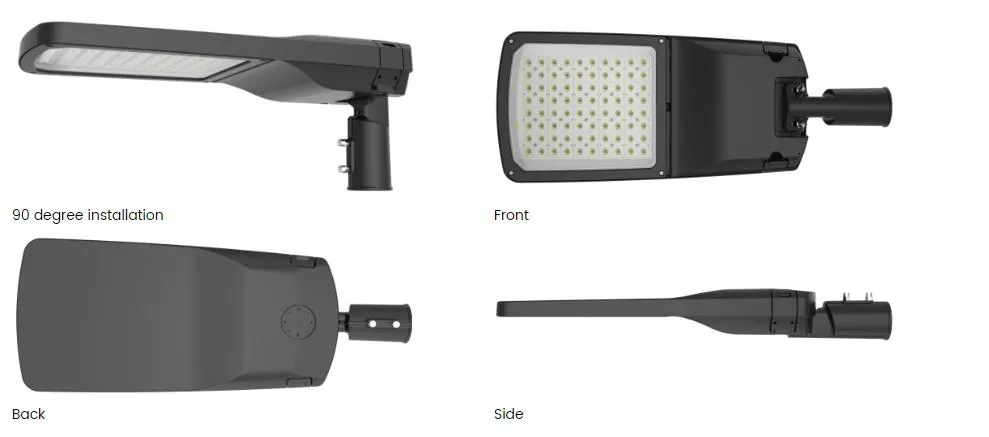

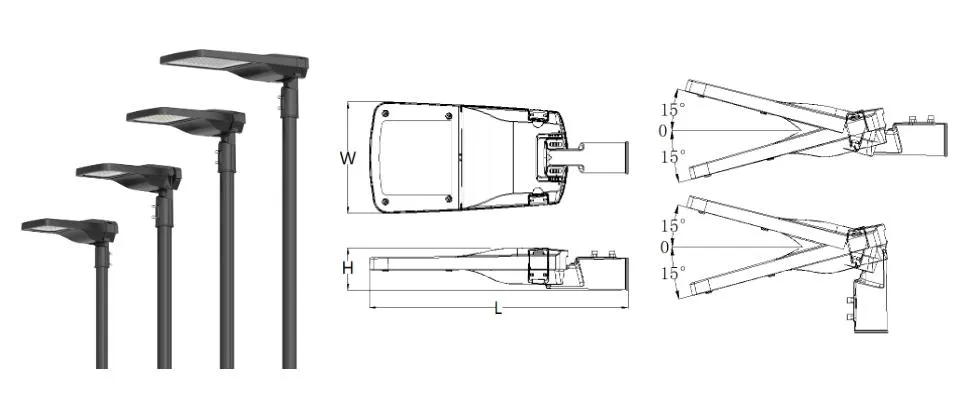

Vías de calado: Horizontal y vertical disponible y ángulo ajustable de -15° a +15°.

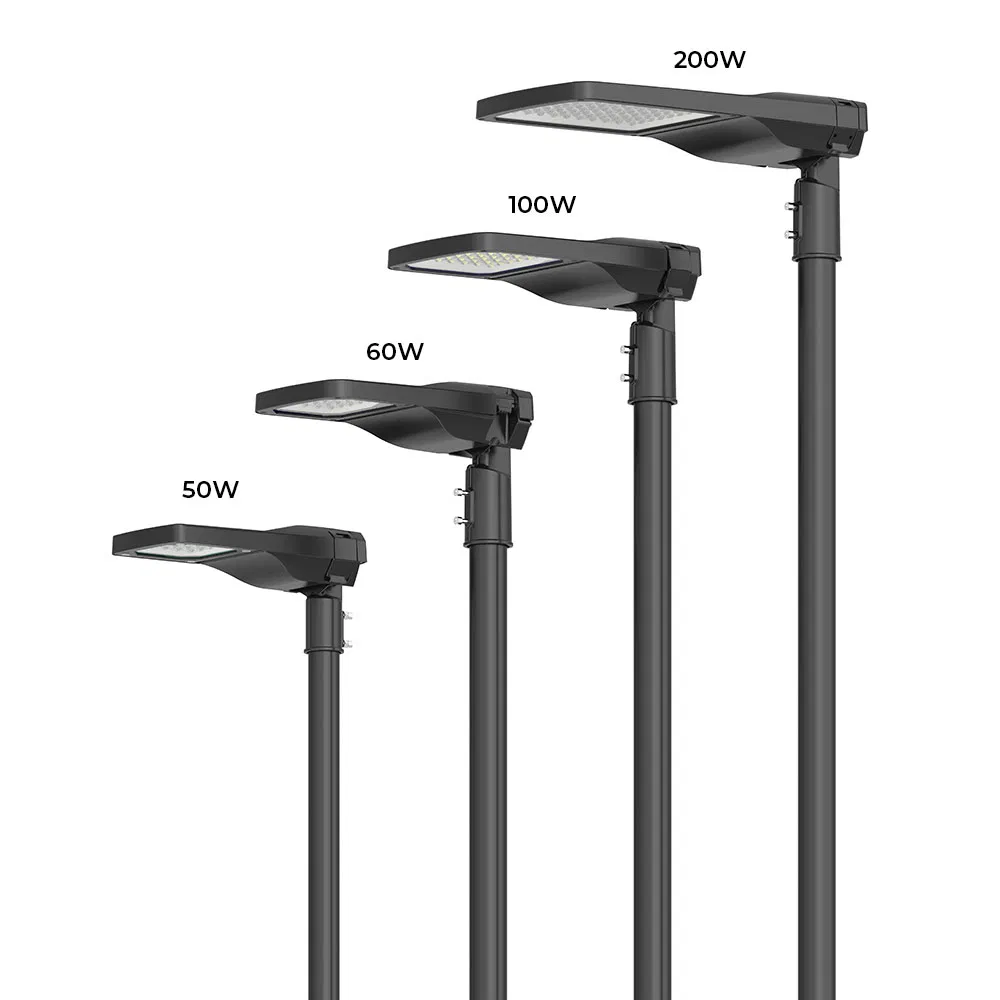

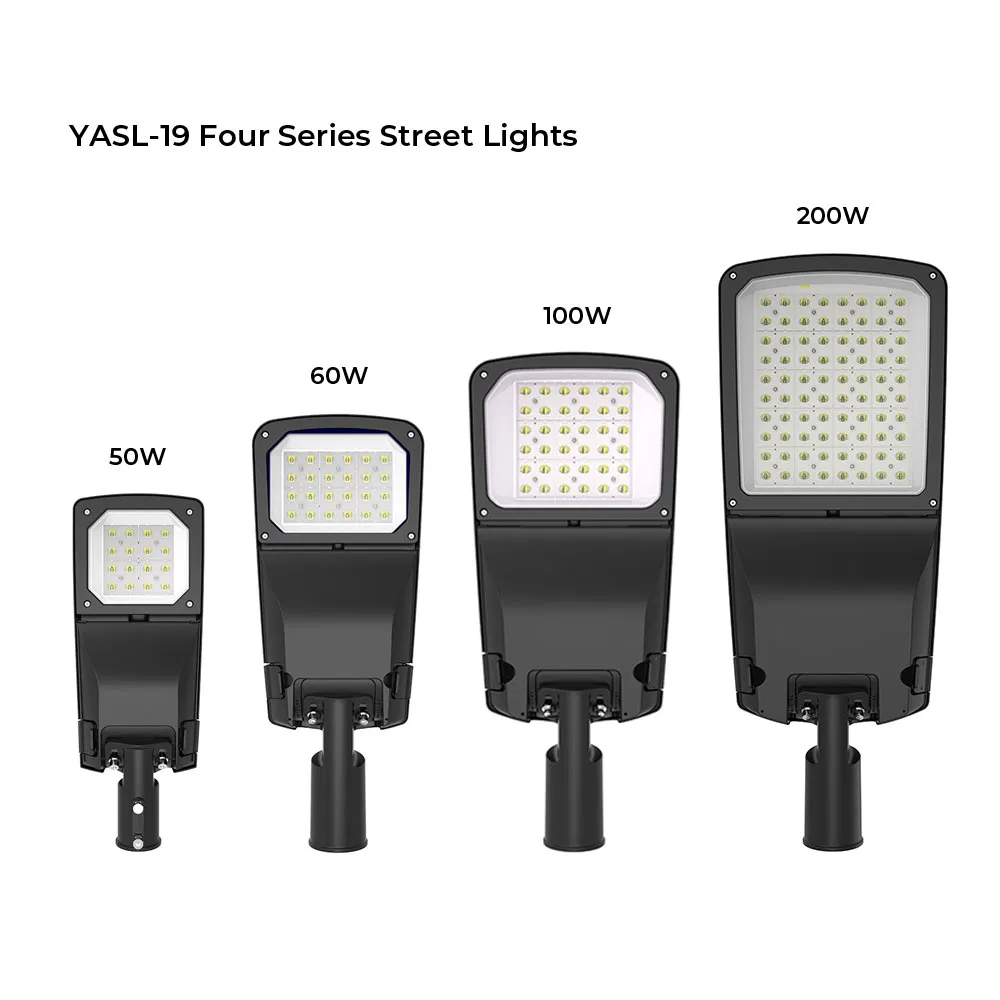

Esta serie es una iluminación urbana de alto rendimiento disponible en tres tamaños.
La luminaria está fabricada de aluminio de alta presión.
Eficiencia energética de hasta 130 lm/w, capaz de producir hasta 26,000 lúmenes a 4000K. Acabados disponibles en gris o negro de serie.
| Código de producto | YASL-19-30M | YASL-19-50M | YASL-19-80M | YASL-19-150M |
|---|---|---|---|---|
| Potencia de entrada | 20W / 30W / 40W / 50W | 50W / 60W / 80W | 80W / 100W / 120W | 150W / 180W / 200W / 240W |
| Temperatura de color | 2700K / 3000K / 4000K / 5000K / 5700K / 6500K | |||
| Flujo luminoso | 6500 - 7000 lm | 13000 - 15000 lm | 13000 - 15000 lm | 26000 - 30000 lm |
| Tensión de entrada | AC90 ~ 305V | |||
| Rango de frecuencia | 50 / 60Hz | |||
| Factor de potencia | PF ≥ 0.95 | |||
| Índice de reproducción cromática | Ra ≥ 70 | |||
| Temperatura de trabajo | -40 ~ 50 ºC | |||
| Humedad de trabajo | 20% ~ 90% HR | |||
| Duración del LED | 50,000 horas | |||
| Grado de protección | IP66 | |||
| Nivel de protección de impacto | IK08 / IK09 / IK10 | |||
| Diámetro del tubo de instalación | φ45 / 60 mm | |||
| Altura de instalación | 4 - 6 m | 5 - 8 m | 6 - 10 m | 8 - 14 m |
| Peso neto | 3.1 kg | 4.1 kg | 5.0 kg | 6.7 kg |
| Peso bruto | 3.5 kg | 4.6 kg | 5.5 kg | 7.5 kg |
| Tamaño de embalaje (mm) | 580 * 250 * 165 | 630 * 280 * 155 | 670 * 310 * 155 | 820 * 340 * 155 |
| DH-T1 | DH-T3-M | DH-T4-M | DY-T3-M | GY-T2-M01 | GX-T2-M | GX-T4-L | HX-T2-S |
| DH-T2-L | DH-T3-MA | DH-T5-M | GY-T1-M | GY-T3-M01 | GX-T3-M | HY-T2-M | HX-T2-M |
| DH-T2-M | DH-T3-MB | DY-T2-M | GY-T2-M | GX-T2-S | GX-T4-M | HY-T3-M | HX-T3-M |

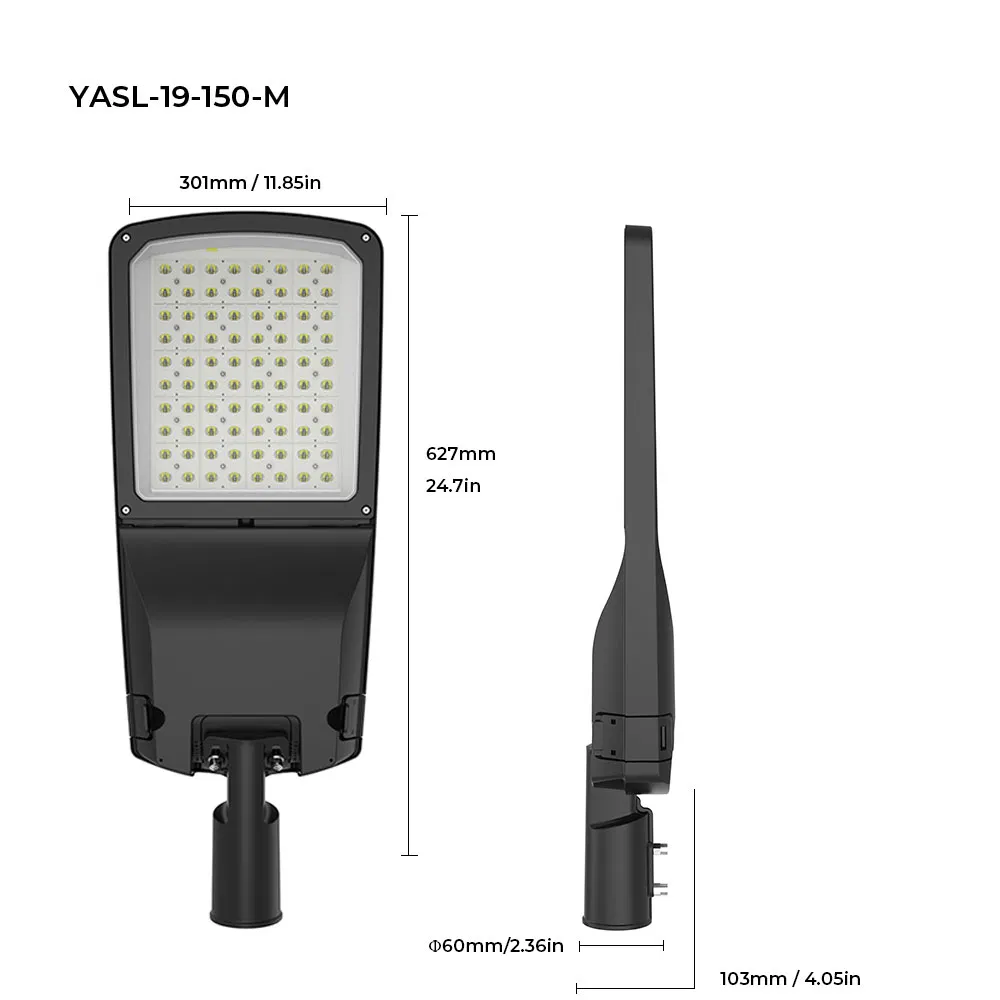

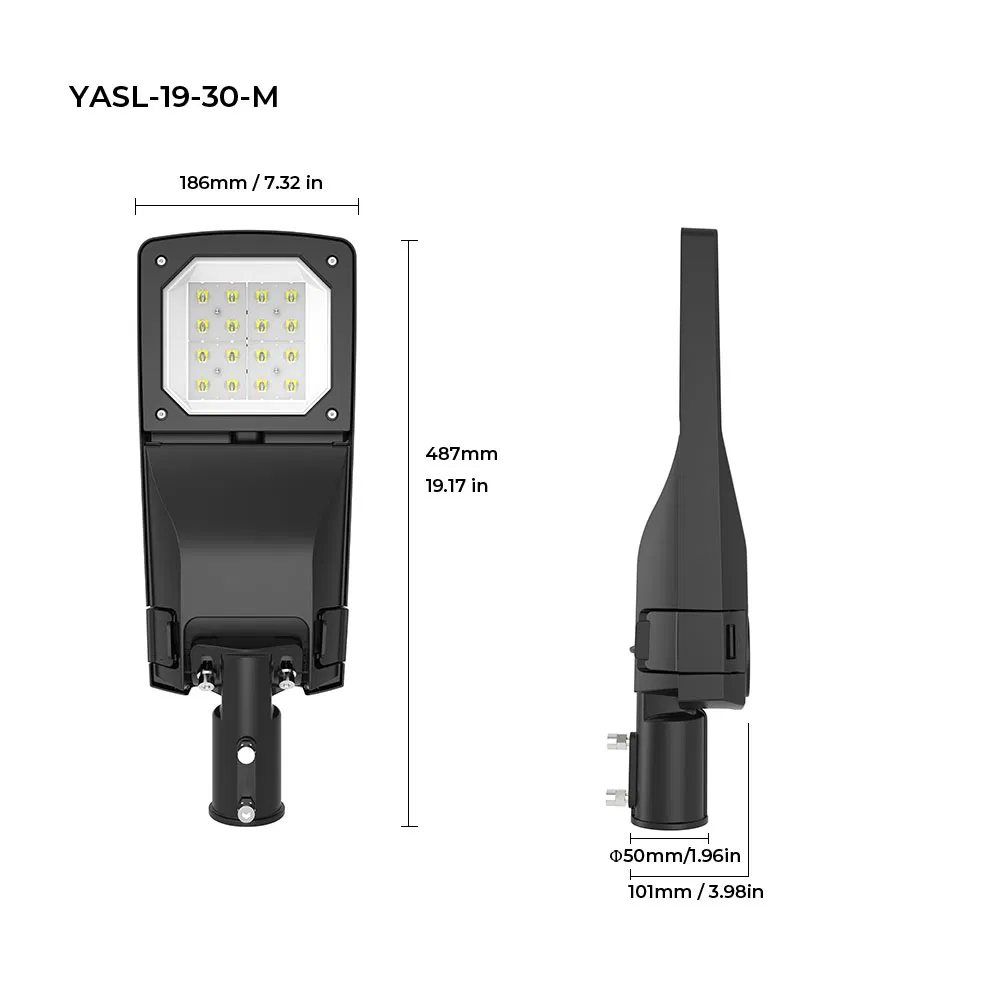

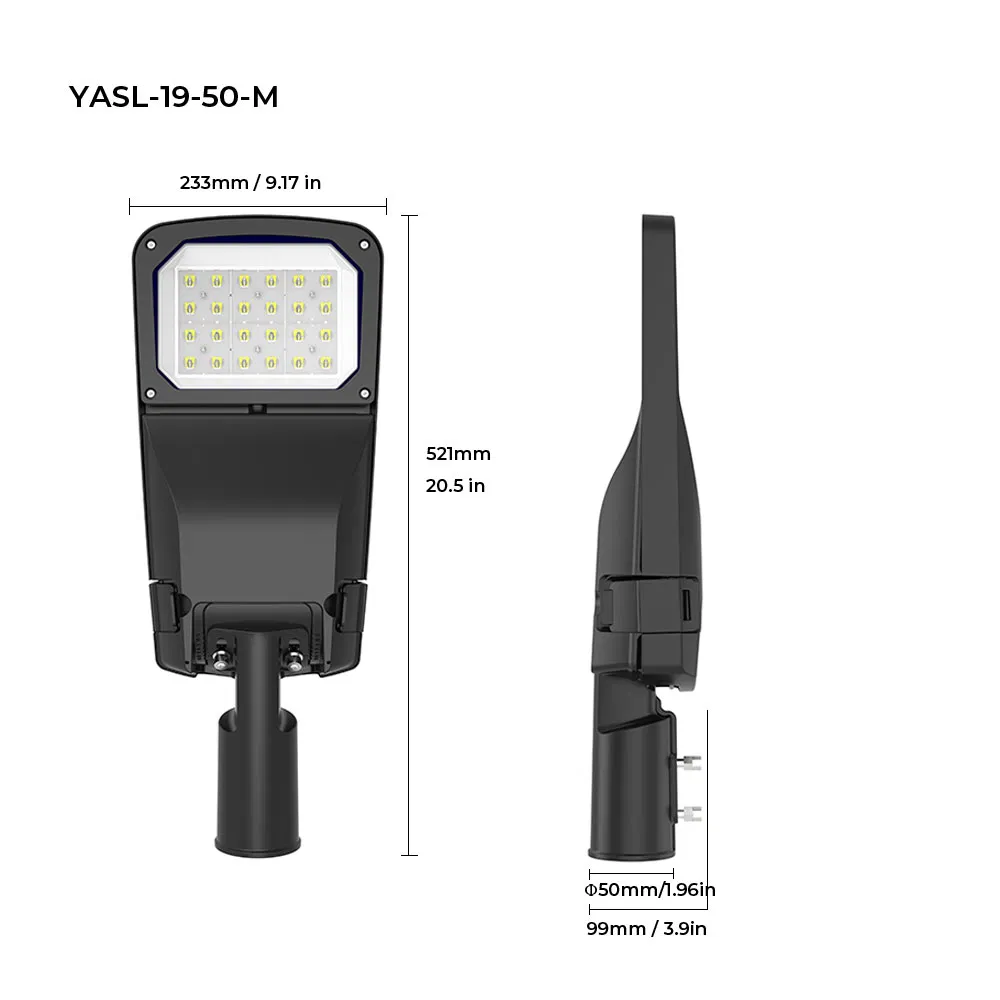

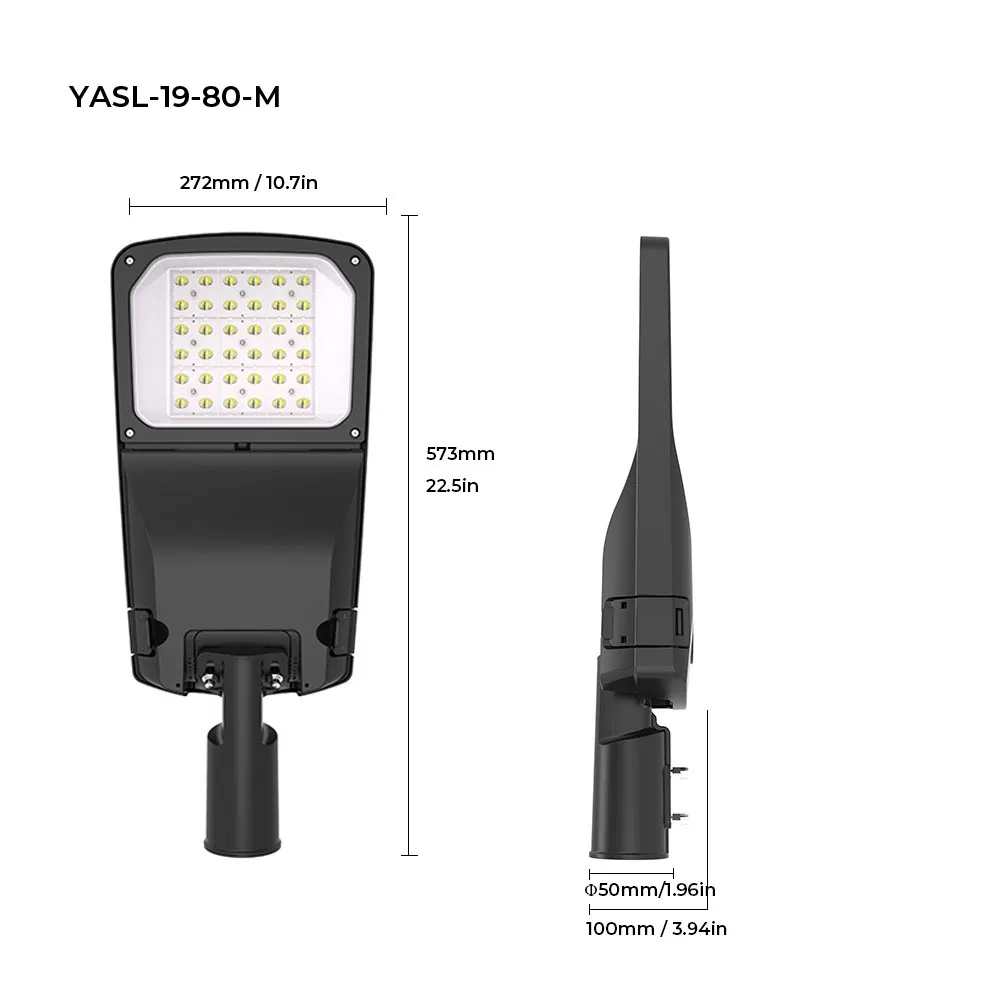

| Código de producto | YASL-19-30M | YASL-19-50M | YASL-19-80M | YASL-19-150M |
|---|---|---|---|---|
| L (mm) | 459 | 577 | 627 | 768 |
| W (mm) | 186 | 233 | 271 | 301 |
| H (mm) | 119 | 103 | 103 | 104 |
| No. | Parámetro | Especificación del Requisito | Estándar de Prueba |
|---|---|---|---|
| Requisitos Físicos | |||
| 1 | Tipo de carcasa | Aleación de aluminio fundido a presión de alta resistencia | ISO 3522 |
| 2 | Cubierta | Vidrio templado | - |
| 3 | Junta | Junta de caucho de silicona | - |
| 4 | Rango de vataje | 30W, 40W, 50W, 60W, 80W, 100W, 150W, 200W, 220W, 240W | - |
| 5 | Opciones de zócalo | Conector NEMA, fotocélula, controlador inteligente, tapón de cortocircuito | - |
| 6 | Componentes de acero | Acero inoxidable grado mínimo 316L | - |
| 7 | Protección IP | IP66 | IEC 60529 |
| 8 | Protección IK | IK08 | IEC 62262 |
| 9 | Apertura libre | Acceso sin herramientas al compartimento del equipo | - |
| 10 | Resistencia a la corrosión | Prueba de niebla salina durante 1000 horas | EN/ISO 9227 |
| 11 | Prueba de vibración | Vibración de luminarias para carreteras y áreas | ANSI C136.31 |
| LED y Óptica | |||
| 1 | Marca de LED | Osram / Cree | - |
| 2 | Tipo de LED | >2W LED de alta potencia con base cerámica (Matriz de chip único 3V) | - |
| 3 | Corriente de conducción | <750mA | - |
| 4 | Vida útil LED | >100.000 horas @L95 | LM80 y TM21 |
| 5 | Material óptico | PC estabilizado frente a radiación UV | - |
| 6 | Distribuciones de luz | Tipo I, II, III, IV | - |
| Requisitos Térmicos | |||
| 1 | Temperatura ambiente | De -40 °C a 55 °C | - |
| 2 | Temp. de almacenamiento | Hasta 85 °C | - |
| 3 | Temp. de carcasa LED (Tc) | <75 °C | UL1598 |
| 4 | Temp. del controlador | <85 °C | UL1598 |
| Rendimiento y Eléctrico | |||
| 1 | Rango de voltaje | 110V / 120V / 220V / 270V / 305VAC - 50/60Hz | IEC 60598-2-3 |
| 2 | Factor de potencia | >0.90 | IEC 60598-2-3 |
| 3 | THD | <20% | IEC 60598-2-3 |
| 4 | Protección contra sobretensiones | 10KV | - |
| 5 | Regulación | 1-10V o 1-10V + DALI | - |
| 6 | Clase de aislamiento | Clase I o Clase II | IEC 60598-2-3 |
| 7 | CCT | 3000K / 4000K / 5700K | ANSI C78.377A |
| 8 | CRI | >70Ra | ANSI C78.377A |
| 9 | Eficacia de lúmenes | ≥ 160lm/W (a 25 °C temperatura ambiente) | LM-79 |
| 10 | Conectores | Homologados por UL para módulos LED y cables | IEC 60598-2-3 |
Aceptamos de 1 a 5 piezas para pedidos de muestras. Para la producción en masa, el MOQ estándar es de 100 piezas, aunque podemos evaluar y aceptar cantidades menores para su primer pedido de prueba.
Ofrecemos una garantía de 5 años. En caso de piezas defectuosas ocasionales, le enviaremos repuestos gratuitos con su próximo pedido. Si la tasa de defectos supera el 1%, le suministraremos directamente componentes de repuesto esenciales como controladores, SPD o placas PCB con LED.
Sí. Configurar la luminaria con marcas específicas de chips LED o marcas de controladores de su elección es totalmente viable según las necesidades de su proyecto.
Sí, podemos vender la carcasa vacía de aluminio fundido a presión para los clientes que requieran realizar su propio ensamblaje.
Llevamos a cabo un riguroso control mediante la producción de una muestra piloto antes de iniciar la fabricación en serie y realizamos pruebas de inspección final completas antes de cada despacho.
Sí, disponemos de modelos optimizados (como la serie YASL-20) que facilitan la rápida instalación e intercambio de controladores y módulos LED.
