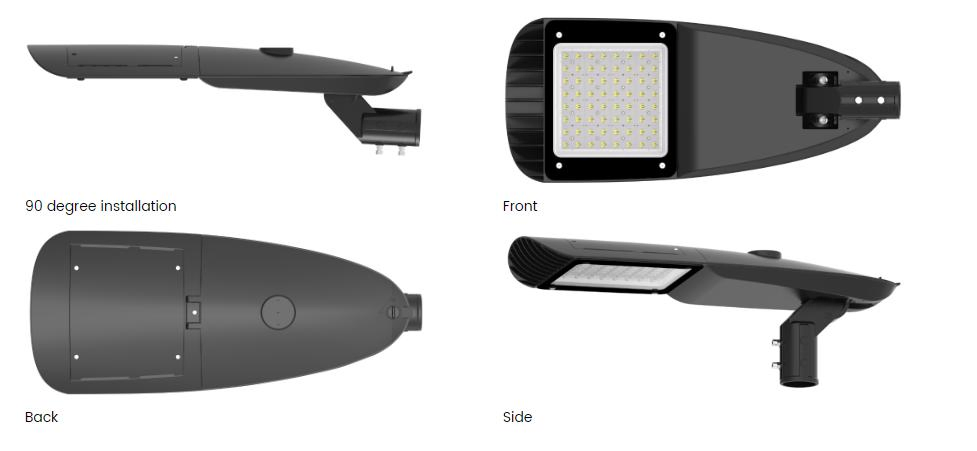

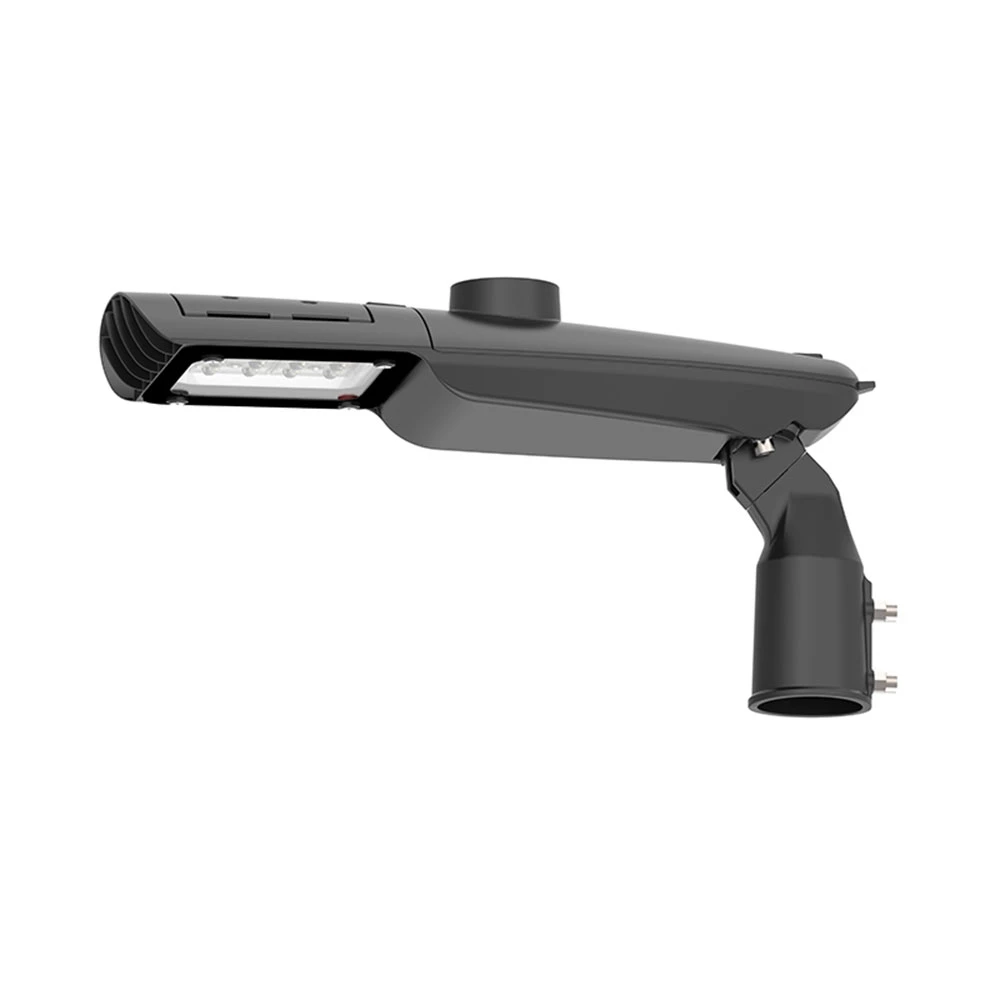

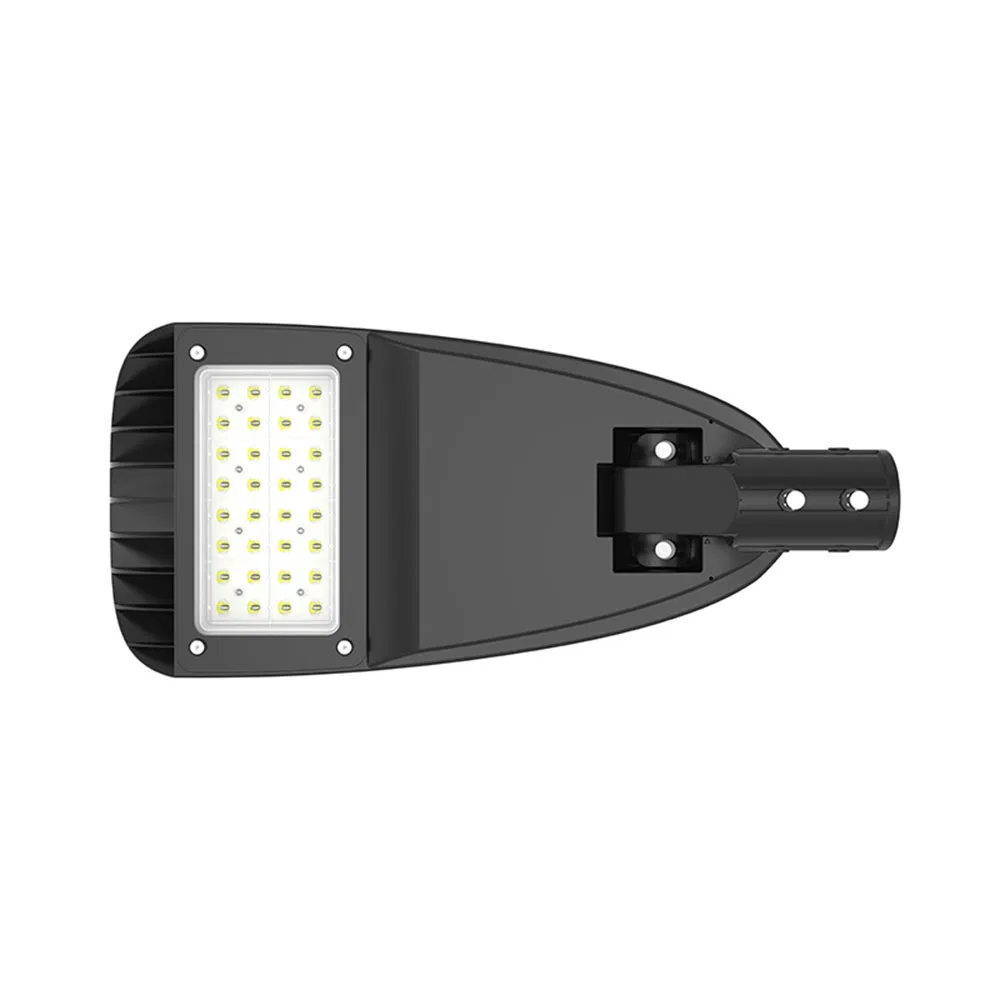

Calle luz LED YASL-15
Formas de Instalación: Tanto horizontal como vertical disponible y ángulo ajustable de -5° a +15°.
Esta serie es un alumbrado público de alto rendimiento disponible en tres tamaños.
La luminaria está fabricada con alta presión de aluminio fundido a presión.
Dispondrá de una eficiencia LED de hasta 130 lm/w, siendo capaz de producir hasta 26,000 lúmenes en 4000K, acabado en gris o negro como estándar.
Normativas certificadas: CE RoHS IP66.
| Código de producto | YASL-15-40 | YASL-15-80 | YASL-15-150 |
|---|---|---|---|
| La potencia de entrada | 20W, 30W, 40W, 50W, 60W | 80W, 100W, 120W | 150W, 180W, 200W, 240W |
| Temperatura de color | 2700K, 3000K, 4000K, 5700K, 6500K | ||
| El flujo luminoso | 7800 - 8400 lm | 13000 - 14000 lm | 26000 - 28000 lm |
| La tensión de entrada | AC90~305V | AC90~305V | AC90~305V |
| Factor de potencia | PF≥0.95 | PF≥0.95 | PF≥0.95 |
| Índice de rendimiento cromático | Ra≥70 | Ra≥70 | Ra≥70 |
| Grado Protección | IP66 / IK08 - IK09 | IP66 / IK08 - IK09 | IP66 / IK08 - IK09 |
| Diámetro de tubo de instalación | Φ45/60mm | Φ45/60mm | Φ45/60mm |
| Altura de instalación | 4-8m | 6-10m | 10-14m |
| Tamaño de embalaje (mm) | 600*240*150 | 710*330*130 | 875*370*130 |
| DH-T1 | DH-T3-M | DH-T4-M | DY-T3-M | GY-T2-M01 | GX-T2-M | GX-T4-L | HX-T2-S |
| DH-T2-L | DH-T3-MA | DH-T5-M | GY-T1-M | GY-T3-M01 | GX-T3-M | HY-T2-M | HX-T2-M |
| DH-T2-M | DH-T3-MB | DY-T2-M | GY-T2-M | GX-T2-S | GX-T4-M | HY-T3-M | HX-T3-M |

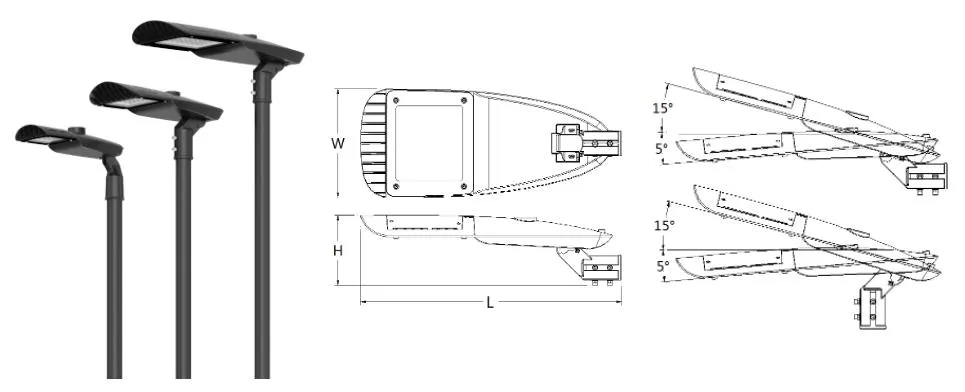

| Código de producto | YASL-15-40 | YASL-15-80 | YASL-15-150 |
|---|---|---|---|
| L (mm) | 563 | 622 | 795 |
| W (mm) | 196 | 292 | 331 |
| H (mm) | 193 | 214 | 214 |
| S.No | Parámetro | Requisito técnico | Estándar de prueba |
|---|---|---|---|
| Requisitos Físicos | |||
| 1 | Tipo de carcasa | Aleación de aluminio fundido pesado a presión resistente | ISO 3522 |
| 2 | Tapa | Vidrio templado | - |
| 3 | Junta | Empaquetadura de caucho de silicona | - |
| 4 | Rango de potencia | 30W ~ 240W | - |
| 5 | Opciones de conectores | Toma NEMA, célula fotoeléctrica, Controlador Inteligente, tapa de cortocircuito | - |
| 6 | Componentes | Acero inoxidable grado mínimo 316L | - |
| 7 | Protección IP | IP66 | IEC 60529 |
| 8 | Protección IK | IK08 | IEC 62262 |
| 9 | Apertura | Acceso al compartimento del driver sin herramientas | - |
| 10 | Resistencia corrosión | Pruebas de pulverización de sal de 1000 horas | EN/ISO 9227 |
| Óptica y LED | |||
| 1 | Marca LED | Osram / CREE / según requerimiento | - |
| 2 | Vida útil LED | Más de 100.000 horas @ L95 | LM80 y TM21 |
| 3 | Distribuciones | Tipo I, II, III, IV | - |
| Rendimiento Térmico y Eléctrico | |||
| 1 | Rango temperatura | -40°C a 55°C (Trabajo) / Hasta 85°C (Almacenamiento) | - |
| 2 | Rango tensión entrada | 110 ~ 270VAC - 50/60 Hz | IEC 60598-2-3 |
| 3 | Factor de potencia / THD | >0.90 / <20% | IEC 60598-2-3 |
| 4 | Eficacia del lumen | ≥ 160 lm/W (25°C temp. ambiente) | LM-79 / LM-82 |
| 5 | Protección sobretensión | 10KV | - |
